연필경도 측정기
■ 측정원리 온정압력사용, 상처를 그리는 데 필요한 테스트 도구 (연필)로 시험 결과로 다른 경도 평가 。
■ 장비조건
|
■ 판정SPEC
전착/도장:피막층표면 스크래치 확인
■ 작업방법

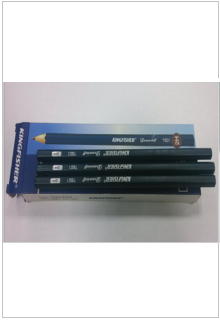

。연필침을5~6mm깍는다(원주형을 유지한다),연필2H급사용하여 실험
。연필을 잡고400#페파에 수직하여,페파에서 마찰하여 수평치를 얻는다
。침이 날카로울 때까지 마모한다(둘레가 파손 혹 갭 없어야 됨)
。연필을 경도기에 설치후,수평상태 확인한다,볼트로 고정을 한다
。시편위에 올려 놓는다
。두손으로 바퀴잡는다,0.5~1mm/초 속도로 최소7mm추진한다(1차추진,반복안됨,위치 이동하여 총5차 진행후,판정한다)하중:750g
。지우개로 지운다,지운후 시편표면Scratch관찰한다,5차중,피막층 미파손시,판정OK,파손시 판정NG
